Cấu tạo và nguyên lý hoạt động của bơm dầu ô tô

Bơm dầu là bộ phận quan trọng không thể thiếu trên động cơ ô tô. Nhiệm vụ của bơm dầu là đảm bảo lượng dầu được đưa tới các bề mặt ma sát có một áp suất cao, ổn định và liên tục trong suốt quá trình hoạt động của chiếc xe. Hãy cùng VHP Auto tìm hiểu về cấu tạo và nguyên lý hoạt động của bơm dầu ô tô qua bài viết này nhé!

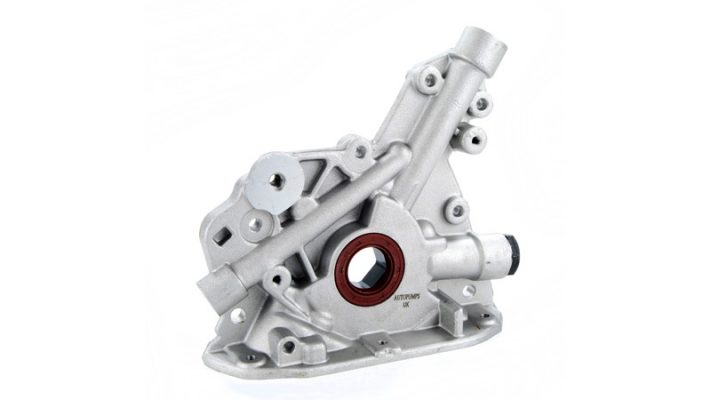

Cấu tạo và nguyên lý hoạt động của bơm dầu

Bơm dầu kiểu bánh răng

Cấu tạo

Bơm dầu kiểu bánh răng có 2 bánh răng: Một bánh răng chủ động và một bánh răng bị động. Bánh răng chủ động được lắp cố định trên trục bơm bằng then hoa hoặc là then bán nguyệt. Trục bơm này được dẫn động bởi trục khuỷu hoặc trục cam nhờ các cặp bánh răng trụ răng nghiêng.

Cấu tạo bơm dâu kiểu bánh răng
Cấu tạo bơm dâu kiểu bánh răng

Nguyên lý hoạt động

Hai bánh răng chủ động và bị động ăn khớp với nhau tạo thành 2 khoang dầu riêng biệt là khoang dầu vào và khoang dầu ra. Khi bánh răng chủ động quay nhờ lực kéo đến từ trục khuỷu hoặc trục cam, bánh răng bị động cũng được dẫn động theo nhờ các bánh răng ăn khớp. Dầu từ đường dầu áp suất thấp (khoang dầu vào) sẽ được nén lại, và đẩy qua khoang dầu ra, nhờ đó áp suất dầu ở đây có áp suất cao, và được đẩy qua các bộ lọc tới các chi tiết cần bôi trơn. Lượng dầu được đẩy đi cũng tạo ra một lực hút ở trong khoang dầu vào, nhờ đó dầu được hút lên từ các – te, quá trình này được lặp lại liên tục, tạo thành một chu kì vận chuyển của dầu trơn trong động cơ.

Nguyên lý hoạt đ của bơm dầu kiểu bánh răng
Nguyên lý hoạt động của bơm dầu kiểu bánh răng

Khi tốc độ động cơ tăng, làm cho tốc độ tại bánh răng chủ động cũng tăng theo, do vậy áp suất dầu vượt quá mức quy định. Nhằm hạn chế các tác động mà áp suất dầu quá cao gây ra, van điều áp được thêm vào để khắc phục tình trạng này. Khi áp suất dầu quá cao, van điều áp mở ra, làm cho 1 phần lượng dầu sẽ về lại khoang hút, từ đó hạn chế lại áp suất dầu tăng quá mức.

Bơm dầu kiểu roto

Cấu tạo

Gồm vỏ chứa 2 roto lồng vào nhau: roto trong và roto ngoài

Roto ngoài có khoét lõm hình sao đỉnh tròn. Roto trong dạng chữ thập đỉnh tròn được lắp vào trong roto ngoài, cả 2 roto được lắp lệch tâm với nhau.

Roto trong có thể quay được nhờ trục bơm dẫn động từ trục cam của động cơ.

Cấu tạo của bơm dầu kiểu roto
Cấu tạo của bơm dầu kiểu roto

Nguyên lý hoạt động

Hai roto được đặt lệch nhau, khi roto trong quay thì roto ngoài cũng quay theo. Đỉnh của roto bên trong luôn tỳ sát vào thành của roto ngoài, tạo thành các khoang dầu A và B. Khi roto quay, khoảng không gian giữa các roto chứa đầy dầu, thể tích khoang B dần giảm, dầu dần được nén với áp suất cao, và được đẩy đi bôi trơn các chi tiết thông qua các cửa xả. Ngược lai, thể tích khoang A dần tăng, tạo ra một độ chân không hút lượng dầu trong cat-te, cứ như thế qua trình này được lặp lại liên tục, đẩy lượng dầu bôi trơn khắp động cơ.

Trên đây là cấu tạo và nguyên lý hoạt động của bơm dầu ô tô, hy vọng bài viết cung cấp những kiến thức hữu ích cho bạn đọc.
